Kanalske (slivničke) rešetke na vijak

← povratak na proizvode

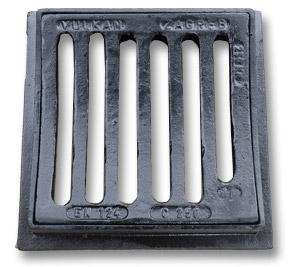

Kanalska rešetka na vijak Materijal izrade: sivi lijev
Premaz: crni bitumenski premaz
Skica je tipska - pojedini proizvodi po proporcijama i izgledu mogu se razlikovati od onih iz skice

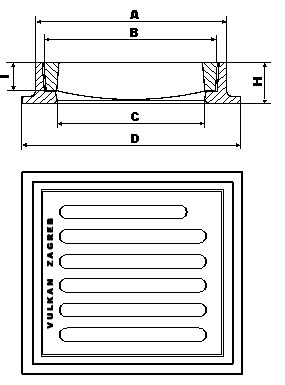

Shema kanalske rešetke na vijak

dimenzije (mm)
šifra naziv proizvoda širina okvira gore (A) širina rešetke (B) svijetli otvor okvira (C) širina okvira dolje (D) visina okvira (H) visina rešetke na dosjedu (I) ukupna odvodna površina proreza (cm²) masa (kg)
209103 kan. rešetka na vijak 400×400 EN124 C2501 460×460 425×425 385×385 530×530 110 55 650 93
235902 kan. rešetka na vijak - ravna 400×400 EN124 C2502 460×460 425×425 395×395 545×565 80/70 50/40 700 85
298807 kan. rešetka 456×451 EN124 C2502 485×480 455×450 450×365 545×485 80 55 850 78
1 Rešetka i pripadajući okvir udubljeni (uvijeni) su za 20 mm
2 Rešetka i pripadajući okvir na jednoj strani niži za 10 mm

Odabir nosivosti poklopaca prema mjestu ugradbe (sukladno europskoj normi EN 124:1994):
  • Klasa A 15 (statička nosivost > 15 kN): za površine kojima se koriste isključivo pješaci i biciklisti
  • Klasa B 125 (statička nosivost > 125 kN): za pločnike, pješačke zone, parkirališta i garaže za osobna vozila
  • Klasa C 250 (statička nosivost > 250 kN): za odvodne kanale u zoni rubnika. Područje ugradbe ne smije prelaziti više od 0,5 m u zonu kolnka i 0,2 m u zonu pločnika
  • Klasa D 400 (statička nosivost > 400 kN): za vozne trakove (uključujući i ulice s vremenski ograničenim prometom), zaustavne trakove i površine namjenjene za parkiranje svih vrsta cestovnih vozila
<
