Kanalski poklopci s okruglim okvirom na šarnir

← povratak na proizvode

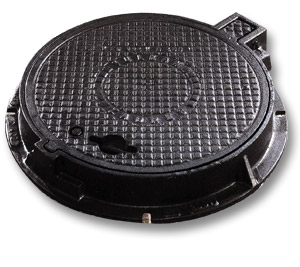

Kanalski poklopac s okruglim okvirom na šarnir Dosjed okvira i poklopca strojno obrađen
Natpis na poklopcu prema zahtjevu naručitelja
Materijal izrade: sivi lijev
Premaz: crni bitumenski premaz
Skica je tipska - pojedini proizvodi po proporcijama i izgledu mogu se razlikovati od onih iz skice

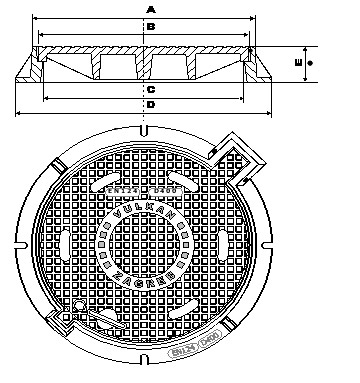

Shema kanalskog poklopca s okruglim okvirom na šarnir

dimenzije (mm)
šifra naziv proizvoda širina okvira gore (A) širina poklopca (B) svijetli otvor okvira (C) širina okvira dolje (D) visina okvira (E) masa (kg)
303909 kan. pok. Φ600 šarnir na ključ EN124 D400 Φ680 Φ635 Φ600 Φ760 105 150
Odabir nosivosti poklopaca prema mjestu ugradbe (sukladno europskoj normi EN 124:1994):
  • Klasa A 15 (statička nosivost > 15 kN): za površine kojima se koriste isključivo pješaci i biciklisti
  • Klasa B 125 (statička nosivost > 125 kN): za pločnike, pješačke zone, parkirališta i garaže za osobna vozila
  • Klasa C 250 (statička nosivost > 250 kN): za odvodne kanale u zoni rubnika. Područje ugradbe ne smije prelaziti više od 0,5 m u zonu kolnka i 0,2 m u zonu pločnika
  • Klasa D 400 (statička nosivost > 400 kN): za vozne trakove (uključujući i ulice s vremenski ograničenim prometom), zaustavne trakove i površine namjenjene za parkiranje svih vrsta cestovnih vozila
