Okrugli kanalski poklopci s četvrtastim okvirom

← povratak na proizvode

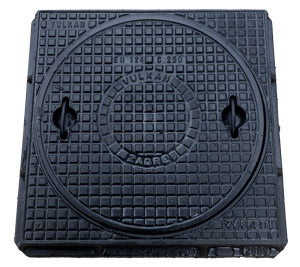

Okrugli kanalski poklopac s četvrtastim okvirom Dosjed okvira i poklopca strojno obrađen
Natpis na poklopcu prema zahtjevu naručitelja
Materijal izrade: sivi lijev
Premaz: crni bitumenski premaz
Skica je tipska - pojedini proizvodi po proporcijama i izgledu mogu se razlikovati od onih iz skice

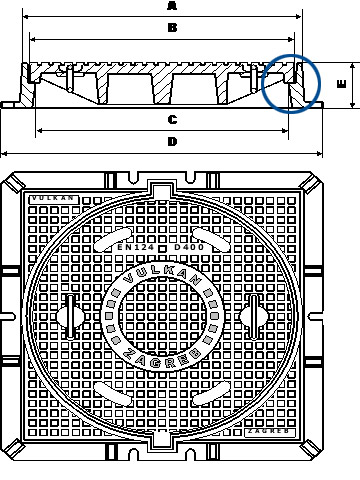

Shema okruglog kanalskog poklopca s četvrtastim okvirom

dimenzije (mm)
šifra naziv proizvoda širina okvira gore (A) širina poklopca (B) svijetli otvor okvira (C) širina okvira dolje (D) visina okvira (E) masa (kg)
280401 kan. poklopac 600×600/Φ600 EN124 A15 660×660 Φ630 Φ600 700×700 40 65
280304 kan. poklopac 600×600/Φ600 EN124 B125 660×660 Φ630 Φ600 700×700 40 85
245401 kan. poklopac 600×600/Φ600 EN124 C250 680×680 Φ635 Φ600 750×750 65 120
245509 kan. poklopac 600×600/Φ600 EN124 D400 680×680 Φ635 Φ600 750×750 105 195
Odabir nosivosti poklopaca prema mjestu ugradbe (sukladno europskoj normi EN 124:1994):
  • Klasa A 15 (statička nosivost > 15 kN): za površine kojima se koriste isključivo pješaci i biciklisti
  • Klasa B 125 (statička nosivost > 125 kN): za pločnike, pješačke zone, parkirališta i garaže za osobna vozila
  • Klasa C 250 (statička nosivost > 250 kN): za odvodne kanale u zoni rubnika. Područje ugradbe ne smije prelaziti više od 0,5 m u zonu kolnka i 0,2 m u zonu pločnika
  • Klasa D 400 (statička nosivost > 400 kN): za vozne trakove (uključujući i ulice s vremenski ograničenim prometom), zaustavne trakove i površine namjenjene za parkiranje svih vrsta cestovnih vozila
