Kanalske (slivničke) linijske rešetke

← povratak na proizvode

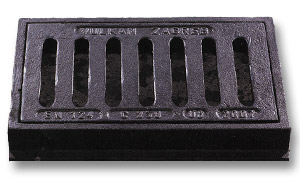

Kanalska rešetka na vijak Materijal izrade: sivi lijev
Premaz: crni bitumenski premaz
Skica je tipska - pojedini proizvodi po proporcijama i izgledu mogu se razlikovati od onih iz skice

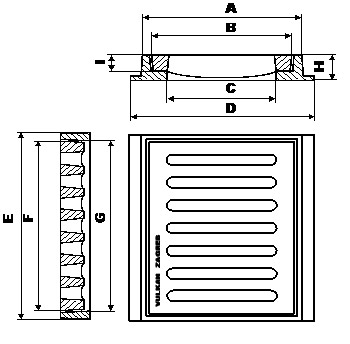

Shema kanalske rešetke na vijak

dimenzije (mm)
šifra naziv proizvoda A B C D E F G H I ukupna odvodna površina proreza (cm²) masa (kg)
209405 linijska rešetka 500×400 EN124 C250 465 435 390 515 500 460 460 75 50 600 75
245908 linijska rešetka 500×300 250 kN 370 335 300 400 500 460 465 70 50 470 50
303910 linijska rešetka 500×300 50 kN 370 335 300 400 500 460 465 35 20 470 25
209502 linijska rešetka 500×230 EN124 C250 300 265 230 345 500 460 465 65 50 340 45
214409 linijska rešetka 500×230 * 285 265 230 315 510 490 495 505 20 380 28
235503 linijska rešetka 500×150 250 kN 210 180 150 235 505 480 485 50 30 230 32
235406 linijska rešetka 500×125 250 kN 180 150 125 210 495 465 470 45 30 200 25
* Rešetka i pripadajući okvir udubljeni (uvijeni) su za 10 mm.

A - širina okvira gore; B - širina rešetke; C - svijetli otvor okvira; D - širina okvira dolje; E - dužina okvira; F - dužina rešetke; G - uzdužni otvor okvira; H - visina okvira; I - visina rešetke na dosjedu

Odabir nosivosti poklopaca prema mjestu ugradbe (sukladno europskoj normi EN 124:1994):
  • Klasa A 15 (statička nosivost > 15 kN): za površine kojima se koriste isključivo pješaci i biciklisti
  • Klasa B 125 (statička nosivost > 125 kN): za pločnike, pješačke zone, parkirališta i garaže za osobna vozila
  • Klasa C 250 (statička nosivost > 250 kN): za odvodne kanale u zoni rubnika. Područje ugradbe ne smije prelaziti više od 0,5 m u zonu kolnka i 0,2 m u zonu pločnika
  • Klasa D 400 (statička nosivost > 400 kN): za vozne trakove (uključujući i ulice s vremenski ograničenim prometom), zaustavne trakove i površine namjenjene za parkiranje svih vrsta cestovnih vozila
